XR20-W无线型回转轴校准装置
发布时间: 2010-03-28 11:46
产品编号：
22716405316
产品名称：
无线型回转轴校准装置
规 格：
XR20-W
产品备注：
产地：英国
 产 品 说 明
|
|
XR20-W可使回转轴位置测量精度保持在1角秒范围内。完全无线操作和模块化安装系统为其广泛应用于各种机床提供了保证。
选装软件允许进行摆动轴转台测量，这对于众多五轴机床来说至关重要。
XR20-W能够满足在各种类型的机床和不同回转轴上进行快速、简单测试的需求。之所以能做到这一点，是因为它既保留了使RX10成功的所有特性，又简化了设定和操作。
特性与优点
 自动校准 — XR20-W采用无线电动控制，数据采集与轴运动同步，即在数据采集期间无需操作员干预。
高精度和重复性 — 测量精度为±1角秒。雷尼绍的所有系统在出厂时均已经过校准并随附可溯源证书。
与雷尼绍激光系统配合使用 — 通过远控的方式为被测机床提供高度统一的非接触基准测量。
XR20-W不但继承了RX10的上述特性，而且经全新设计后还具有诸多其他优点：
无线操作
-
锂电池和蓝牙 (Bluetooth®) 通信实现真正的无线操作。
-
设定更加快速简单，由于避免了电缆拖曳问题，进而消除了安全隐患。

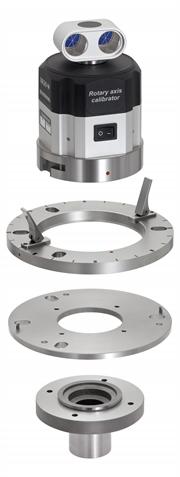

灵活的安装系统
-
XR20-W的测量系统与安装系统分离。
-
这种模块化方式使设定更加快速简单，而且可以针对各种不同的转台、车铣复合等其他回转轴进行测试。
小巧轻便
-
一只手即可握住并装卡到机床上。
-
运输方便、节约成本。
-
极大降低了在机床上安装时的偏心要求及操作空间要求。
 摆动轴转台测量能力
-
这款独特的软件*允许XR20-W校准装置用于更多种类的机床检测，即在很难将XR20-W直接安装到机床摆动轴回转中心的情况下也能使用该装置。
-
为众多五轴机床的测试提供了解决方案。
* 与合适的安装支架配用时
全新数据采集软件
-
实现更快捷、更一致的测试设定，快速给出可靠的测试结果。
集成的光靶和准直光学镜组
-
出厂前对XR20-W测量轴与角锥反射镜之间的准直作出调整，大大降低了对轴线的准直误差和由此带来的测量误差。
-
直观的光学准直辅助面有助于降低测量误差。准直调整甚至可以通过软件无线控制完成，可提高操作员的工作效率和安全生产水平。
扩展的自动校准和预测试循环程序
-
预测试校准循环程序可对安装的角度准直误差进行补偿。
-
测试越程过程中进行数据采样，可检测并设定轴方向和轴进给率。
伺服控制驱动
-
大角度 (>5°) 的回转轴测量速度最高可达10 rpm。
-
采用独特的集成式圆光栅技术。
XR20-W规格
|
高
|
130 mm
|
|
直径
|
100 mm（固定环直径为150 mm）
|
|
重量
|
(XR20-W) 1.2 kg（组件）6.25 kg
|
|
测量精度（0°时为零）
|
±1角秒
|
|
角度目标量程
|
达25转
|
最高转速（<5°轴步距内旋转）
最高转速（>5°轴步距旋转）
|
无限制
10 rpm
|
|
蓝牙范围
|
通常为5 - 10米
|
兼容性
-
计算机： WindowsXP SP3或Windows 7操作系统。使用内置蓝牙或使用USB蓝牙适配器（但驱动必须为Microsoft stack/Enumerator）。请查询详细的计算机要求。
-
激光装置： 目前仅限XL-80激光干涉仪（不久将推出与ML10兼容的版本）。
|
|
XR20-W
